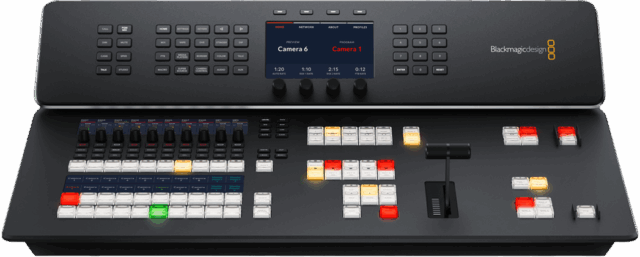

Blackmagic Atem Television Studio HD8

Модель ATEM Television Studio HD8 — это компактная консоль для живых трансляций с встроенной профессиональной панелью управления. Она предлагает полный набор функций для создания телепередач, включая 8 входов 3G-SDI с преобразованием формата, встроенную поддержку потоковой передачи, мастер-микшер, многозначное отображение, поддержку USB-веб-камер, DVE, 4 ATEM Advanced Chroma Keyer, медиаплееры, систему связи, четырехпортовый Ethernet-коммутатор и опциональное внутреннее облачное хранилище для медиаконтента. Эти функции делают ATEM Television Studio HD8 идеальным решением для профессиональной работы в живом эфире.

Подключения
Видеовходы SDI
8

Видеовыходы SDI
12

Скорости SDI
1.5G, 3G

Видеовыходы HDMI
1

Аудиовходы
2 x сбалансированные аналоговые XLR
1 x цифровой аудио MADI 32 канала через BNC
2 x аналоговые стерео RCA
1 x 5-контактный XLR для переговорного устройства (Talkback)

Аудиовыходы
4 x аналоговые 1/4 дюйма джек
1 x цифровой аудио MADI 64 канала через BNC, до 50 активных
1 x 5-контактный XLR для переговорного устройства (Talkback)

Аудиовходы SDI
4 канала встроенного аудио на всех SDI входах

Аудиовыходы SDI
2 канала встроенного аудио на всех SDI выходах

Подключения таймкода
1 x BNC вход, 1 x BNC выход

Вход опорного сигнала
1 x BNC вход, 1 x BNC выход
Tri-Sync или Black Burst

Повторная синхронизация видеовхода
На всех 8 входах

Конвертеры частоты кадров и форматов
На всех 8 входах

Вспомогательные SDI выходы
2

Программный SDI выход
1

Выход вебкамеры
2 x USB-C поддерживающих 720p или 1080p с частотой кадров PGM

Общее количество мультивью
1 x 3G-SDI
1 x HDMI

Дистанционное управление
RJ12 поддерживает RS-422

Подключение панели управления
Ethernet, прямое соединение между панелью и шасси или через сеть

Встроенный генератор таймкода
Есть

Переговорное устройство (Talkback)
RJ45 для систем сторонних производителей

Выход Tally
Добавляется через Ethernet соединение с Blackmagic Design GPI и Tally Interface (не входит в комплект)

Ethernet
4 x RJ45 с сетевым коммутатором, поддержка 10/100/1000 BASE-T

Интерфейс компьютера
2 x USB-C поддерживающие USB 2.0 для записи на внешний диск, вывода вебкамеры, управления ПО, обновлений и подключения переключателя

Стандарты видео
SD видео стандарты
Отсутствуют

HD видео стандарты входа
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Соответствие SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровни A и B

Видео сэмплирование
4:2:2

Цветовая точность
10 бит

Цветовое пространство
REC 709

Автоматическое переключение SDI
Автоматическое определение между 1.5G-SDI и 3G-SDI уровня A или B

Особенности продукта
Количество рядов микширования эффектов
1

Прямые точки коммутации
10

Сдвинутые точки коммутации
20

Тип кнопок коммутации
Светодиодные с тремя цветами

Метка коммутационной точки
6 рядов, 24 символа, ЖК-дисплей

Предпросмотр перехода
1

Шина выбора источника
1

Выделенные макро-кнопки
10 плюс 10 с сдвигом

Кнопки типа перехода
5

Скорость перехода
Устанавливается через меню ЖК-дисплея

Кнопки ключа
8

Кнопки AUX
12

Фейдер
1

Кнопки записи
2

Кнопки трансляции
2

Выбор DSK переходов
6

Кнопка затемнения (Fade to Black)
1

Системный ЖК-дисплей
1

Цифровая клавиатура
1

3-осевой джойстик
1

Верхние кейеры
4

Нижние кейеры
2

Расширенные хромакей
4

SuperSource
1

DVE
2

Линейные/Люма кейеры
7

Переходный кейер (Stinger/DVE)
1 Stinger, 1 DVE

Общее количество слоев
8

Генераторы паттернов
7

Генераторы цвета
2

Панель управления
Интегрированная с полным контролем переключения и настроек

Маршрутизируемые окна
16

Метки источников окон
Есть

Индикатор Tally
Красный для программы, зеленый для предпросмотра

Поддержка переговорного устройства (Talkback)
Есть

Поддержка Mix Minus
Есть

Потоковая трансляция
Поддержка прямой трансляции RTMP по Ethernet или общей интернет-сети через USB-C

Запись
Прямая запись видео и аудио
USB-C порт для записи на внешний носитель

Запись видео
Программа записывается в файл H.264 .mp4 с качеством потокового видео и аудио AAC

Формат медиа
Поддерживает ExFAT (Windows/Mac), APFS или HFS+ (Mac)

Мультивью мониторинг
Настраиваемый на 16, 13, 10, 7 или 4 окна с Program, Preview, 8 SDI входами, SuperSource, Clean Feed, Media Player, статусами потоковой передачи и записи, аудиометрами

Стандарт видео мультивью
HD

Медиаплееры
2

Каналы
Fill и key для каждого медиаплеера

Ёмкость медиапула для статичных изображений
20

Форматы изображений медиапула
PNG, TGA, BMP, GIF, JPEG и TIFF

Ёмкость медиапула для клипов
2 x до 1080p60

Длина клипов медиаплеера в 720 HD
400 кадров

Длина клипов медиаплеера в 1080 HD
200 кадров

Формат видеофайлов медиапула
Последовательность TGA

Формат аудиофайлов медиапула
WAV, MP3 и AIFF

Обработка
Задержка обработки
Менее 10 строк при генерации синхронизации и совпадении формата с переключателем

Аудиомикшер
58-канальный микшер
Вкл/Выкл/Аудио следует за видео
Уровень и пик-метринг
Мастер-контроль усиления
6-полосный параметрический эквалайзер, динамика включая экспандер, гейт, компрессор и лимитер

Управление камерой
При использовании с большинством камер Blackmagic Design, поддержка управления фокусом, диафрагмой, зумом, настройками камеры (усиление, баланс белого, оттенок, затвор, ND-фильтр, коррекция цвета, индикатор записи и старт/стоп записи)

Понижение разрешения
Отсутствует

Программное обеспечение
В комплекте
ATEM Software Control Panel для Mac (12.0 Monterey и новее) и Windows (10 или 11)

Обновления ПО
Через USB или Ethernet с Mac или Windows компьютера
Включает утилиту ATEM Setup Utility

Операционные системы
macOS 14.0 Sonoma, 15.0 Sequoia и новее
Windows 10 и 11

Требования к питанию
Блок питания
1 x внутренний 100–240 В переменного тока 50/60 Гц с разъёмом IEC C14

Вход питания
1 x 4-контактный XLR 12 В постоянного тока для внешнего источника питания или аккумулятора

Потребление энергии
Максимум 100 Вт
