Blackmagic Atem 1 M/E Constellation HD

ATEM 1 M/E Constellation HD — это мощная консоль для живых трансляций в формате HD, оснащенная множеством передовых функций. Она имеет 1 M/E дизайн и включает 10 входов 3G-SDI с функцией преобразования формата, 6 независимых выходов 3G-SDI, USB-выход для веб-камеры, DVE, хромакей, медиаплеер и функцию многозначного отображения. Эти функции делают ATEM 1 M/E Constellation HD идеальным решением для профессиональных студий и трансляций, предлагая широкие возможности для обработки видео в реальном времени.

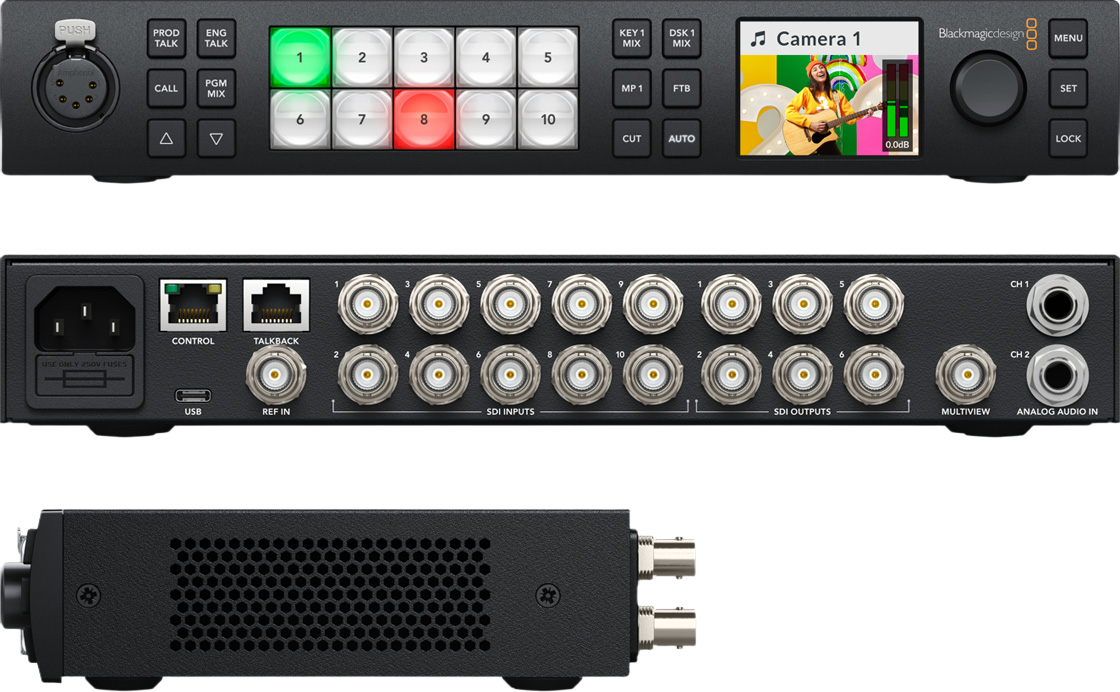

Подключения
Общее количество видеовходов
10

Общее количество видео выходов
6

Скорости SDI
1.5G, 3G

Общее количество аудиовходов
2 x балансные разъемы 1/4 дюйма,
1 x 5-контактный XLR Talkback

Общее количество аудиовыходов
1 x 5-контактный XLR Talkback

Аудиовходы SDI
8 каналов встроенного аудио на всех SDI входах

Аудиовыходы SDI
16 каналов встроенного аудио на всех SDI выходах

Подключения для таймкода
1 x BNC вход, 1 x BNC выход

Вход синхронизации
Tri-Sync или Black Burst

Ресинхронизация видеовхода
На всех 10 входах

Преобразователи кадровой частоты и форматов
На всех 10 входах

SDI вспомогательные выходы
Любые из 6 SDI выходов

SDI предварительные выходы
Любые из 6 SDI выходов

SDI программные выходы
Любые из 6 SDI выходов

Выход SDI с пониженным разрешением
Отсутствует

Выход для вебкамеры
1 x USB-C, поддерживает 720p или 1080p с частотой кадров PGM

Общее количество мультивью
1 x 3G-SDI

Подключение панели управления
Ethernet. Прямое подключение между панелью и шасси или через сеть

Встроенный генератор таймкода
Есть

Talkback
RJ45 для сторонних систем talkback

Выход Tally
Добавляется через ethernet-соединение с Blackmagic Design GPI и Tally Interface (не входит в комплект)

Ethernet
Поддержка 10/100/1000 BASE-T

Интерфейс компьютера
1 x USB-C, поддержка USB 2.0

ATEM 1 M/E Constellation HD
Стандарты
SD видео стандарты
Отсутствуют

HD видео стандарты
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Соответствие SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровень A и B

Образцы видео
4:2:2

Точность цвета
10-бит

Цветовое пространство
REC 709

Автоматическое переключение SDI
Автоматически обнаруживает 1.5G-SDI и уровни A или B 3G-SDI

Особенности продукта
Верхние кейеры (Upstream Keyers)
4

Нижние кейеры (Downstream Keyers)
1

Расширенные хромакейеры
4

Поддержка Talkback
Да

Поддержка Mix Minus
Да

Линейные/люма кейеры
5

Переходный кейер (Stinger/DVE)
1 Stinger, 1 DVE

Общее количество слоев
7

Генераторы паттернов
5

Генераторы цвета
2

Панель управления
Передняя панель, экстренное переключение, ПО или опциональная аппаратная панель

Маршрутизируемые окна
16

Метки источников окон
Да

Tally
Красный для программы, зелёный для предпросмотра

Мультивью мониторинг
1 x мультивью, настраиваемый на 16, 13, 10, 7 или 4 окна. Включает мониторинг программы, предпросмотра, входов, медиаплееров, DSK, чистого фида с опциональными метками и аудиометрами

Видео стандарты мультивью
HD

Минимальное разрешение дисплея
1366 x 768

Медиаплеер
Количество медиаплееров
2

Каналы
Fill и key для каждого медиаплеера

Ёмкость медиа пула по изображениям
20

Ёмкость медиа пула по клипам
2 x до 1080p60

Длина клипа медиаплеера в 720 HD
400 кадров

Длина клипа медиаплеера в 1080 HD
200 кадров

Форматы изображений медиа пула
PNG, TGA, BMP, GIF, JPEG, TIFF

Форматы видео файлов медиа пула
Последовательность TGA

Форматы аудио файлов медиа пула
WAV, MP3, AIFF

Отображение

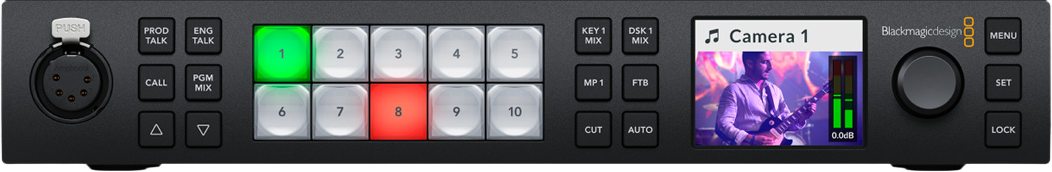

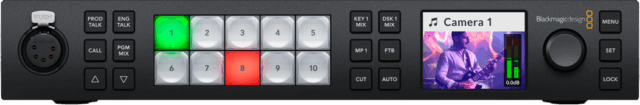

Передняя панель
Встроенный ЖК-монитор 2.2 дюйма для видео, 10 LED кнопок для настройки и экстренного переключения, 4 кнопки источников, 6 кнопок выбора и микширования talkback, ручка меню и кнопка подтверждения, кнопка блокировки передней панели

Обработка
Задержка обработки
Меньше 10 строк

Аудиомикшер
28-канальный микшер

Выбор Вкл./Выкл./Следование звуку за видео

Измерение уровней и пиков

Главный регулятор усиления

6-полосный параметрический эквалайзер, динамика включая экспандер, гейт, компрессор и лимитер

Понижение разрешения
Отсутствует

Программное обеспечение
Панель управления входит в комплект
ATEM Software Control Panel бесплатно для Mac 11.11 Big Sur, Mac 12 Monterey и выше, а также Windows 10 или 11

Обновления программного обеспечения
Через USB или Ethernet напрямую с Mac или Windows. Включает ATEM Setup Utility

Конфигурация
Настройка через ATEM Software Control Panel, кроме IP-адреса шасси, который задаётся через ATEM Setup Utility с подключением USB к шасси

Поддерживаемые ОС
Mac: 14.0 Sonoma, 15.0 Sequoia и выше
Windows: 10 и 11

Требования к питанию
Блок питания
1 x Встроенный 100 - 240 В AC

Потребляемая мощность
36 Вт
