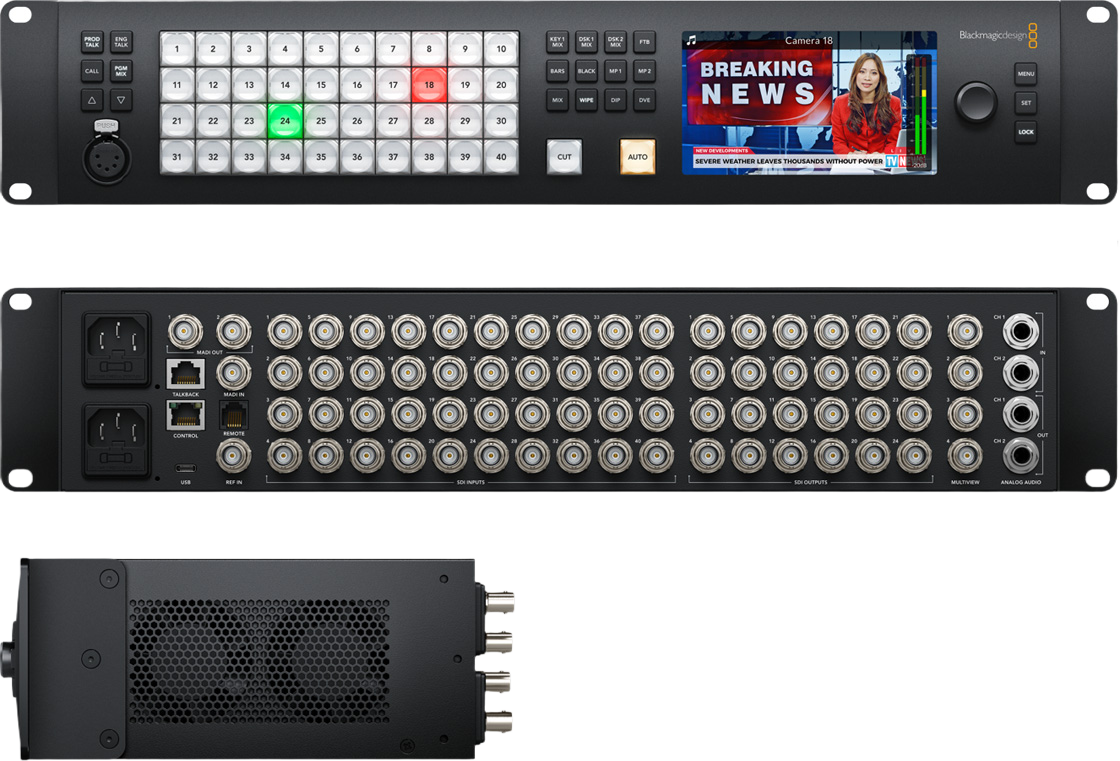

Blackmagic Atem 4 M/E Constellation HD

Эта масштабная модель 4 M/E предоставляет в два раза больше возможностей, чем модель 2 M/E. Она оснащена 40 входами 3G-SDI, 24 выходами 3G-SDI, 4 DVE, 16 ATEM Advanced Keyer, 4 многозначными дисплеями и 2 процессорами SuperSource, что позволяет использовать до 12 DVE одновременно. Это делает ее идеальным выбором для крупных трансляций и студийных комплексов, требующих высококачественной обработки видео и комплексных переходов в реальном времени.

Подключения
Общее количество видеовходов
40

Общее количество видео выходов
24

Скорости SDI
1.5G, 3G

Общее количество аудиовходов
2 x балансные разъёмы 1/4 дюйма,
1 x BNC с поддержкой 64-канального стерео MADI,
1 x 5-контактный XLR Talkback

Общее количество аудиовыходов
2 x балансные разъёмы 1/4 дюйма,
2 x BNC с поддержкой 64-канального стерео MADI,
1 x 5-контактный XLR Talkback

Аудиовходы SDI
8 каналов встроенного аудио на всех SDI входах

Аудиовыходы SDI
16 каналов встроенного аудио на всех SDI выходах

Подключения для таймкода
Отсутствуют

Вход синхронизации
Tri-Sync или Black Burst

Ресинхронизация видеовхода
На всех 40 входах

Преобразователи кадровой частоты и форматов
На всех 40 входах

Вспомогательные SDI выходы
Любые из 24 SDI выходов

Предварительные SDI выходы
Любые из 24 SDI выходов

Программные SDI выходы
Любые из 24 SDI выходов

Пониженные программные SDI выходы
Отсутствуют

Выход для вебкамеры
1 x USB-C поддержка 720p или 1080p с частотой кадров PGM

Общее количество мультивью
4 x 3G-SDI

Удалённое управление
RJ12 поддерживает RS-422

Подключение панели управления
Ethernet. Прямое подключение между панелью и шасси или через сеть

Встроенный генератор таймкода
Есть

Talkback
RJ45 для сторонних систем talkback

Выход Tally
Добавляется через Ethernet-соединение с Blackmagic Design GPI и Tally Interface (не входит в комплект)

Ethernet
Поддержка 10/100/1000 BASE-T

Интерфейс компьютера
1 x USB-C поддержка USB 2.0

ATEM 4 M/E Constellation HD
Стандарты
SD видео стандарты
Отсутствуют

HD видео стандарты
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Соответствие SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровни A и B

Образцы видео
4:2:2

Точность цвета
10-бит

Цветовое пространство
REC 709

Автоматическое переключение SDI
Автоматическое обнаружение 1.5G-SDI и уровней A или B 3G-SDI

Особенности продукта
Верхние кейеры (Upstream Keyers)
16

Нижние кейеры (Downstream Keyers)
4

Расширенные хромакейеры
16

SuperSource
2

Поддержка Talkback
Да

Поддержка Mix Minus
Да

Линейные/люма кейеры
21

Переходный кейер (Stinger/DVE)
4 Stinger, 4 DVE

Общее количество слоев
28

Генераторы паттернов
21

Генераторы цвета
2

Панель управления
Передняя панель с экстренным переключением, программное обеспечение или опциональная аппаратная панель

Маршрутизируемые окна
64

Метки источников окон
Да

Tally
Красный для программы, зелёный для предпросмотра

Мультивью мониторинг
4 x мультивью, каждый настраиваемый на 16, 13, 10, 7 или 4 окна. Включает мониторинг программы, предпросмотра, входов, медиаплееров, M/E, DSK, SuperSource, чистого фида с опциональными метками и аудиометрами

Видео стандарты мультивью
HD

Минимальное разрешение дисплея
1366 x 768

Медиаплеер
Количество медиаплееров
4

Каналы
Fill и key для каждого медиаплеера

Ёмкость медиа пула по изображениям
60

Ёмкость медиа пула по клипам
4 x до 1080p60

Длина клипа медиаплеера в 720 HD
1200 кадров

Длина клипа медиаплеера в 1080 HD
600 кадров

Форматы изображений медиа пула
PNG, TGA, BMP, GIF, JPEG, TIFF

Форматы видео файлов медиа пула
Последовательность TGA

Форматы аудио файлов медиа пула
WAV, MP3, AIFF

Дисплей
Встроенный 5-дюймовый HD LCD монитор для видео, 42 LED кнопки для настройки и экстренного переключения, 8 кнопок источников, 4 кнопки переходов, 6 кнопок выбора talkback и микширования, ручка управления меню и кнопка установки, кнопка блокировки панели

Обработка
Задержка обработки
Меньше 10 строк

Аудиомикшер
156-канальный микшер

Выбор Вкл./Выкл./Следование звуку за видео

Измерение уровней и пиков

Главный регулятор усиления

6-полосный параметрический эквалайзер, динамика включая экспандер, гейт, компрессор и лимитер

Понижение разрешения
Отсутствует

Программное обеспечение
Входящая в комплект панель управления
ATEM Software Control Panel бесплатно для Mac 11.11 Big Sur, Mac 12 Monterey и выше, а также Windows 10 или 11

Обновления программного обеспечения
Через USB или Ethernet напрямую с Mac или Windows. Включает ATEM Setup Utility

Конфигурация
Настройка через ATEM Software Control Panel, кроме IP-адреса шасси, который задаётся через ATEM Setup Utility с подключением USB к шасси

Поддерживаемые ОС
Mac: 14.0 Sonoma, 15.0 Sequoia и выше
Windows: 10 и 11

Требования к питанию
Блок питания
2 x встроенный 100 - 240 В AC

Потребляемая мощность
Оценочно 147 Вт
