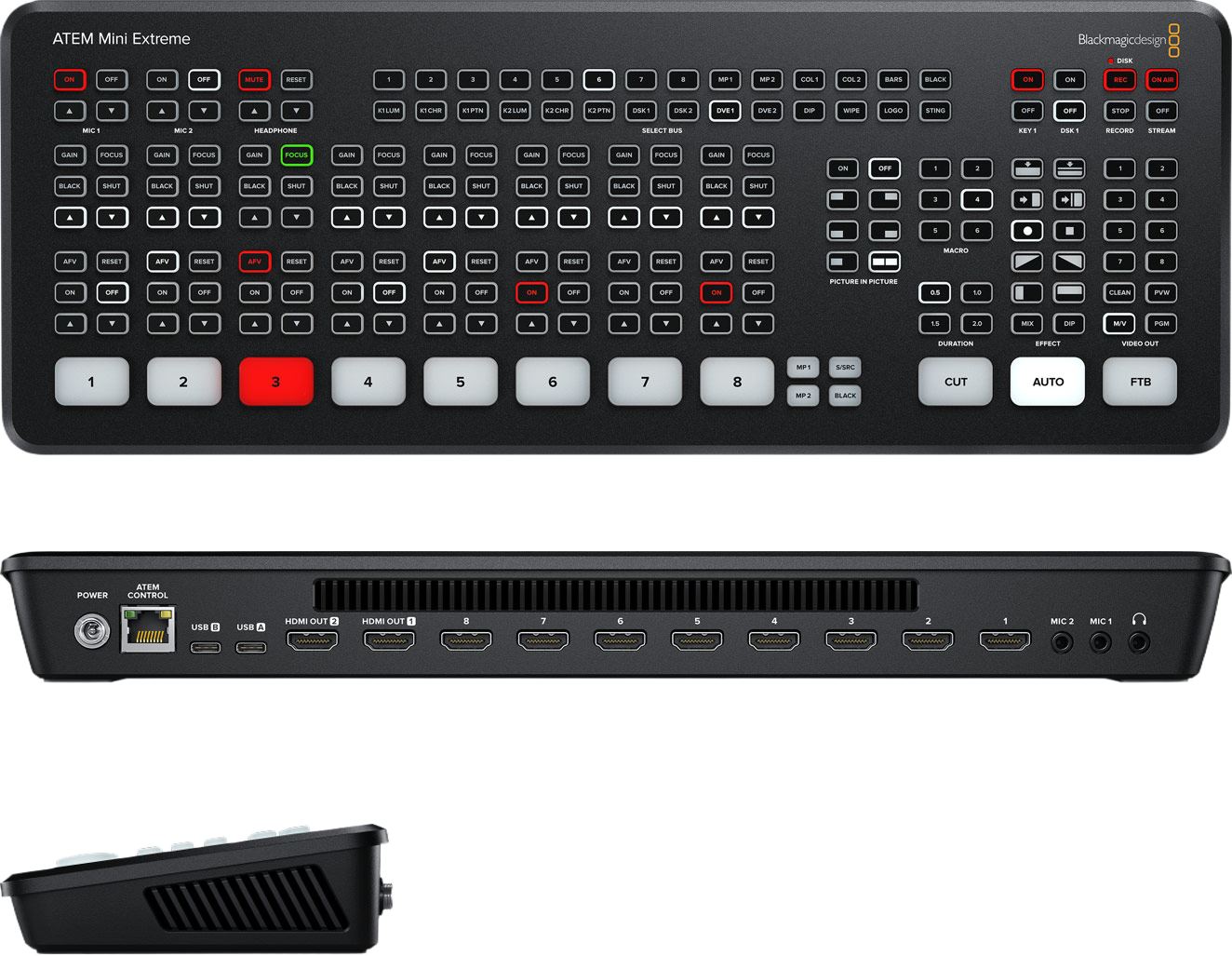

Blackmagic ATEM Mini Extreme

ATEM Mini Extreme — это передовой профессиональный видеопереключатель! Он включает все функции ATEM Mini Pro, а также предлагает 8 HDMI входов, 2 отдельных HDMI выхода, два USB-порта и разъем для наушников. Дополнительно эта модель оснащена 4 хромакейными входами, 6 DVE для эффекта "картинка в картинке", двумя медиаплеерами и функцией многозначного отображения с возможностью просмотра до 16 различных экранов одновременно!

Подключения
Общее количество видеовходов
8

Общее количество выходов
4

Общее количество дополнительных выходов
2

Общее количество аудиовходов
2 x 3,5 мм стерео миниджек

Общее количество аудиовыходов
1 x 3,5 мм стерео миниджек

Подключение таймкода
Отсутствует

HDMI видеовходы
8 x HDMI тип A, 10-бит HD переключаемый
2 канала встроенного аудио

Повторная синхронизация видеовхода
На всех 8 HDMI входах

Конвертеры частоты кадров и форматов
На всех 8 HDMI входах

HDMI программные выходы
2

Ethernet
Поддержка Ethernet 10/100/1000 BaseT для прямой трансляции, управления программным обеспечением, обновлений и подключения панелей напрямую или через сеть

Компьютерный интерфейс
2 x USB Type-C 3.1 Gen 1 для записи на внешний диск, вебкамеры, управления программным обеспечением, обновлений и подключения панелей

ATEM Mini Extreme
Стандарты

HD видеовход
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

HD видеовыход
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты потокового видео
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Ultra HD видеостандарты
Отсутствуют

Видеосэмплирование
4:2:2 YUV

Цветовая точность
10 бит

Цветовое пространство
Rec 709

Разрешения HDMI входа с компьютеров
1280 x 720p 50 Гц, 59.94 Гц и 60 Гц
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 и 60 Гц
1920 x 1080i 50, 59.94 и 60 Гц

Аппаратное преобразование цветового пространства в реальном времени

Особенности продукта
Верхние кейеры
4

Нижние кейеры
2

Расширенные хромакеи
До 4

Линейные/люм кейеры
До 4

Переходный кейер
Только DVE

Общее количество слоёв
9

Генераторы узоров
5

Генераторы цвета
2

DVE с рамками и тенями
2

Интерфейс
Минимальное разрешение монитора 1366 x 768

Аудио
Аудиомикшер
11 входов x 2 канала
Выбор включения/выключения/аудио следует за видео на каждом канале плюс отдельное управление усилением
Уровень и пик-метринг
Расширенные возможности Fairlight: компрессор, гейт, лимитер, 6 полос параметрического эквалайзера, мастер усиления

Аналоговый вход
Несбалансированное стерео

Задержка аналогового входа
До 8 кадров

Входное сопротивление
1,8 кОм

Максимальный уровень входа
+6 дBV

Питание микрофона
Доступно на обоих 3,5 мм миниджек входах

Трансляция
Прямая трансляция
Поддержка прямой трансляции по RTMP через Ethernet или через общий мобильный интернет по USB-C

Запись
Прямая запись видео и аудио
USB-C 3.1 Gen 1 расширительный порт для записи напрямую на внешний носитель

Запись видео
1 x программный выход записывается в H.264 .mp4 файл с качеством потоковой трансляции по стандарту видео ATEM с AAC аудио

Формат носителя
Поддержка форматов ExFAT (Windows/Mac) и HFS+ (Mac)

Мультиэкранный мониторинг
Настраиваемый 16, 13, 10, 7 или 4 вида, включая программу, превью, 8 HDMI входов, SuperSource, чистый фид, медиаплеер, статус трансляции, статус записи и аудиометры

Медиаплееры
2

Каналы
Fill и key для каждого медиаплеера

Ёмкость медиапула для статических изображений
20 с fill и key

Форматы статических изображений медиапула
PNG, TGA, BMP, GIF, JPEG и TIFF

Управление
Панель управления
Встроенная
Поддержка опциональных аппаратных панелей
В комплекте ATEM Software Control Panel для Mac и Windows бесплатно

Совместимость с панелями управления
Совместим с ATEM Micro Panel, ATEM 1 M/E Advanced Panels, ATEM 2 M/E Advanced Panels, ATEM 4 M/E Advanced Panels, ATEM Camera Control Panel и ATEM Micro Camera Panel
Настройка возможна через Blackmagic Videohub Hardware Panel Setup с помощью Videohub Smart Control Pro и Videohub Master Control Pro

Подключение панели управления
Ethernet с поддержкой 10/100/1000 BaseT
Используется для прямого подключения панели к шасси или через сеть
Поддерживается прямое подключение по USB-C
Ethernet или USB-C используются для обновления программного обеспечения

Программное обеспечение
Обновления
Через USB или Ethernet напрямую с компьютеров Mac или Windows
Включает ATEM Setup Utility

Конфигурация
Настройка через ATEM Software Control Panel, кроме IP-адреса шасси, который задаётся через ATEM Switcher Utility по USB

Операционные системы
Mac: Mac 14.0 Sonoma, Mac 15.0 Sequoia и новее
Windows: Windows 10 и 11

Требования к питанию
Блок питания
1 x внешний 12 В блок питания

Потребление энергии
36 Вт
